带式输送机的分类
时间:2020-03-28 16:04来源:山西浩业运机公司 作者:山西浩业运机公司 点击:
    按外形分,带式输送机可分为:

    (1)平形和槽形带式输送机。我国现行标准是DTⅡ和TD75型带式输送机,有固定式和移动式两大类。越野式的带式输送机又分为直线型和弯曲型两大类,槽形带式输送机如图1-1所示。

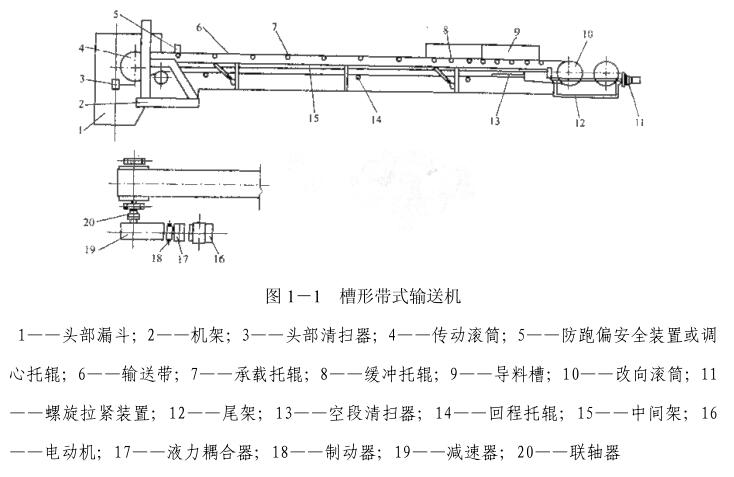

槽形带式输送机结构图

    (2)夹带式带式输送机。该机实际上是两个槽形带式输送机相扣在一起,即在普通槽形带输送机再加上一条压带,各有一套驱动装置驱动,或者各用一套。压带可使用泡沫塑料带、绳带和橡胶带输送带。一般可达到大倾角和垂直提升90°提升的需要。夹带式带式输送机如图1-2所示。

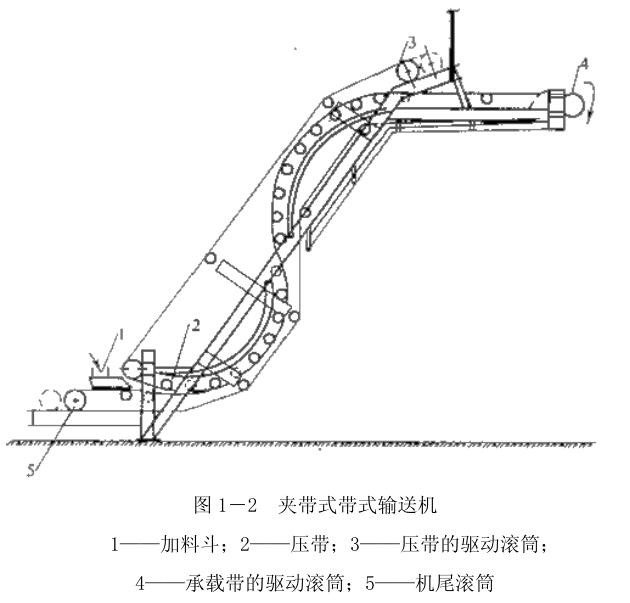

夹带式带式输送机结构图

    (3)波纹档边斗式输送机。在平形橡胶带上再冷粘或硫化上波纹档边在两边,中间隔一段用橡胶隔板分开成斗形。在转弯处用压轮压住波纹档边外缘,它能垂直提升,适用于散料干料,如料湿便会卸不干净,故机头处装有振打器。波纹档边斗式输送机如图1-3所示。

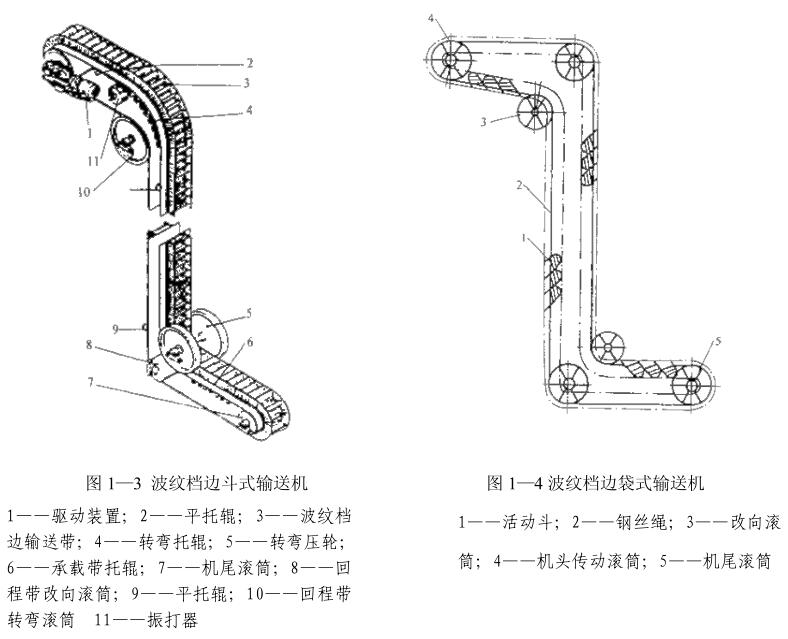

波纹档边斗式输送机与波纹档边袋式输送机结构图

    (4)波纹档边袋式输送机。实际上是用许多橡胶袋串连在一起,袋口向内翻,外形如波纹档边输送机。波纹档边袋式输送机如图1-4所示。

    (5)吊装式蛋管形带式输送机。物料装入输送带后,输送带两边合拢成立式椭圆形,将输送带两边吊挂于小滑车上,滑车装在工字纵梁上,用钢丝绳牵引滑车拖动输送带运动,在机头和机尾处均设有大转盘,使输送带打开或合拢,有如上山缆车装置。驱动装置液装在机头。由于使用滑车和工字钢,造价昂贵,沿途还要设立立柱以便吊挂工字钢纵梁。吊装式蛋管形带式输送机的缺点是滑车间距太长,输送带会合不拢,一般间距在1m左右。驱动装置也过于复杂。输送带边缘带有凸缘,有平行合拢和上下错开合拢两种结构。合拢后输送带成蛋圆形。采用吊挂式的缺点是爬坡小于30°,物料同输送带的摩擦系数越小,爬坡度越低;而且装料不能超过50%,运输量较低。

    (6)固定式圆管形带式输送机。该机输送带卷成圆管形运料,可在托辊上运行,也可在磁辊上运行,所以成为固定式。托辊成六角形安装,有的用6个,有的用4个、3个,而我国一般只用2个托辊承载。

    将物料装入带中,输送带逐渐被卷成圆管形,犹如一跟管线,它可以水平转弯、垂直转弯和做三维方向路线变化。当卸料时,输送带又打开成平形,卸完料又卷成圆形返回机尾。中国式的是输送带以平形状返回,并能90°垂直提升。目前国外尚未达到实用水平。

    自然,将输送带卷成类似的几何形状,如三角形、扁圆形、方形均属此类。它是当代带式输送机的发展方向。

    按驱动方式分,带式输送机又可分为三大类:

    (1)有辊式,输送带全由托辊支撑运转。

    (2)无辊式。输送带靠气垫、磁垫、水垫支撑运转。无辊式没有有辊式的阻力,但它们都要有传动滚筒耐驱动。20世纪70年代中期出现了中间摩擦驱动方式,即在带式输送机中部再加若干个短带式输送机,靠输送带之间的摩擦力驱动输送带运转,因而承载带的拉力被几台中间摩擦驱动机分担,但仍要托辊支撑。

    (3)直线驱动方式,将电动机驱动变为直线电机驱动方式,转子线圈放在带内,钉子线圈放在带外,当转子运转时输送带也就运转了。
