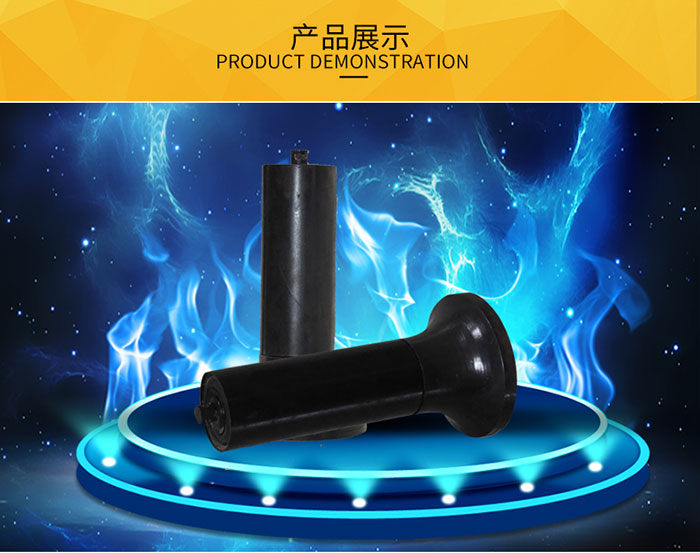

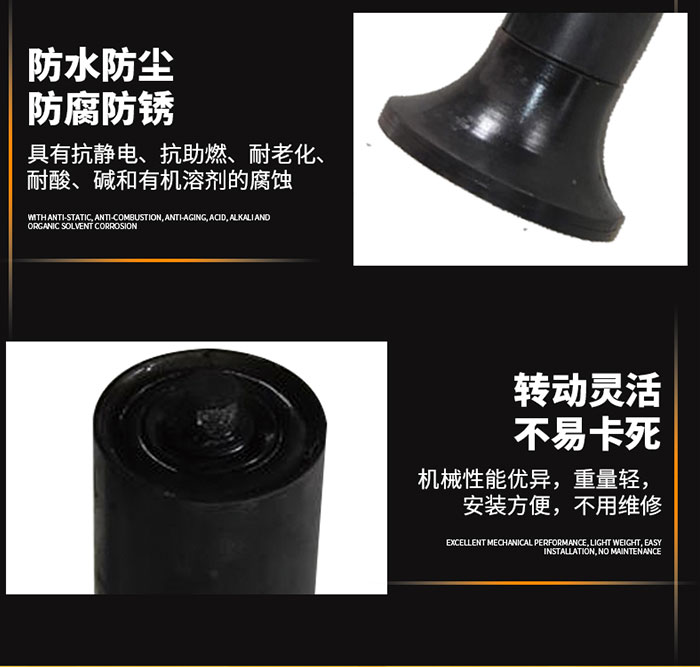

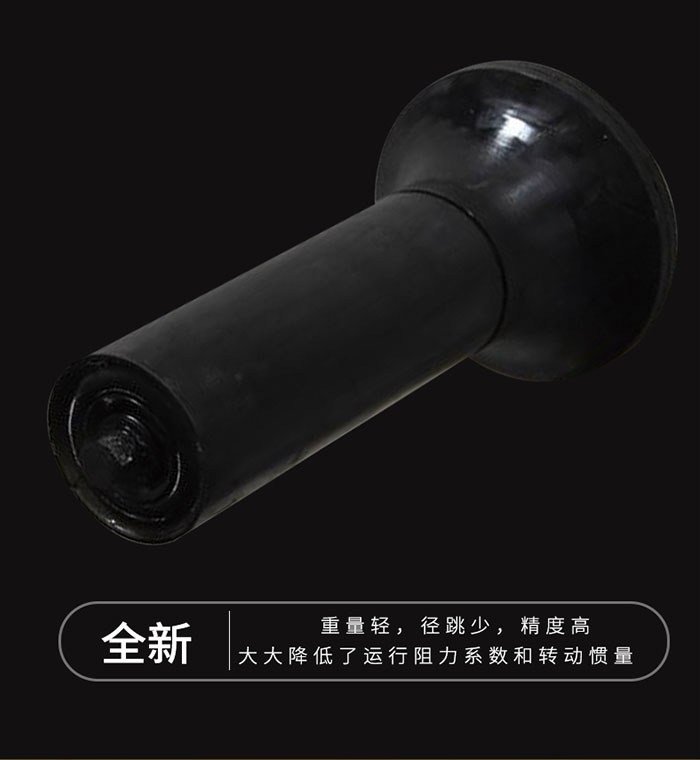

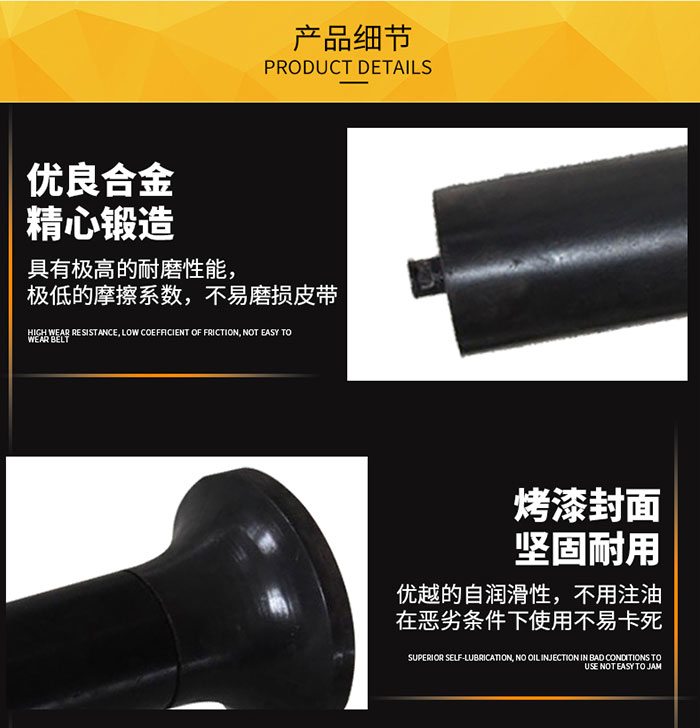

锥形调心托辊
锥形调心托辊,主要依据DTIⅡ选型手册,其2个锥形辊子分别安装在各自的回转架上,锥形辊子安装时,大头在中间,小头在外侧,2个回转架通过连杆机构实现同步转动,横梁直接连接在中间架上。由于锥形辊子两端的直径大小不同,故辊子旋转时,相同的辊子角速度产生在锥径上不同的线速度。根据角速度与线速度之间的关系,在角速度一定的情况下,线速度与半径成正比。因此,在锥形辊子上,大端线速度大,小端线速度小,在一个辊子上存在着线速度差。当输送带跑偏后,输送带就与辊子的小端接触,因小的线速度使辊子与输送带间产生额外的一个阻力,带动回转架绕回转轴旋转一定角度,形成托辊组产生给皮带施加横向推力,促使跑偏后的皮带回复原位,从而实现跑偏皮带的自动纠偏,确保皮带对中运行。
其优点是:将槽形辊子换成了锥形辊子,利用线速度差使托辊回转架产生一个前倾的力,并改变了托辊的受力状况,使输送带跑偏后产生的横向推力增大,调心效果更加明显。
其缺点是:由于锥形调心托辊2个回转轴是分开的,2个回转架实现同步的连杆机构,由于中间联接零件较多,加上制造、安装等多种因素,影响了同步转动的灵活性,同步效果不太理想,会影响自动调心效果。
