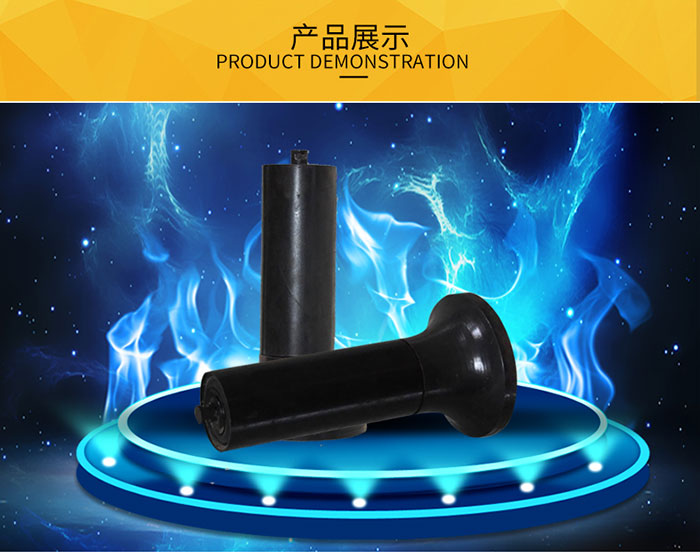

工作原理
带式输送机可逆调心托辊是通过左右两个曲线盘,与固定在托辊轴上的固定摩擦片产生一定的摩擦力来使支架回转的。当胶带跑偏时,胶带与左曲线盘或右曲线盘接触,并通过曲线盘产生摩擦力,使支架转过一定的角度,从而达到调心的目的。
槽形调心托辊
槽形调心托辊,主要依据TD75选型手册,其3个槽形辊子和2个小立辊安装在上横梁上,下横梁连接在中间架上,上下横梁通过回转轴连接在一起。当输送带向一侧跑偏时,输送带边缘碰到立辊,在横向力的作用下,带动上横梁绕回转轴旋转一个角度,使跑偏侧的托辊产生前倾,此时调心托辊给输送带施加横向推力,促使跑偏后的输送带自动回到原位,实现跑偏皮带的自动纠偏,确保输送带对中运行。
其优点是:当跑偏量少时,跑偏侧的托辊转动的角度较小,对输送带产生的横向推力也较小;当跑偏量大时,跑偏侧的托辊转动的角度就较大,对输送带产生的横向推力也较大。这样,就实现了不同跑偏量的自动调整。挡偏立辊的另一个作用,还可以在跑偏严重的情况下,直接阻止和限制输送带跑偏,在调心托辊的共同作用下,促使输送带逐步对中运行,不会产生皮带跑出机架的现象。
其缺点是:一般输送带跑偏范围不太大,可用槽形调偏托辊自动调整。但由于上横梁强度较弱,在大运量时会出现上横梁弯曲、变形现象,影响自动调心效果;另外,回转轴与底座之间采用间隙滑动配合,没有安装轴承,磨擦阻力大,加上灰尘、杂质的入侵,容易出现卡阻、生锈而导致转动不灵活。立辊会损伤输送带边缘。
