一、用途及主要特征
可伸缩带式输送机和普通皮带运输机一样，是一种摩擦传动连续式运输设备。在煤矿综合机械化采煤和掘进过程中，它是较好的一种顺槽掘进运输设备，随着工作面的不断推移，顺槽的长度也不断发生变化，而这种带式输送机机身就能适应这些变化，它带有一个储带仓装置，可以把多余的胶带暂时储存起来，以适应缩短的需要，当掘进运输时，随掘进机的推进面而不断地伸长。
主要特征如下：
1、用了有弹性挂钩的可变槽角托辊组，承载量大。
2、在装载段，采用了弹性材料套的托辊组，缓冲负荷的冲击。
3、整个皮带机浮放在巷道底板上，机身的H架与纵梁、承载托辊组采用无螺栓联接。
4、采用电绞车拉紧的储带装置，并装有负荷传感器可以指示胶带的拉力。
二、关于厂家直销

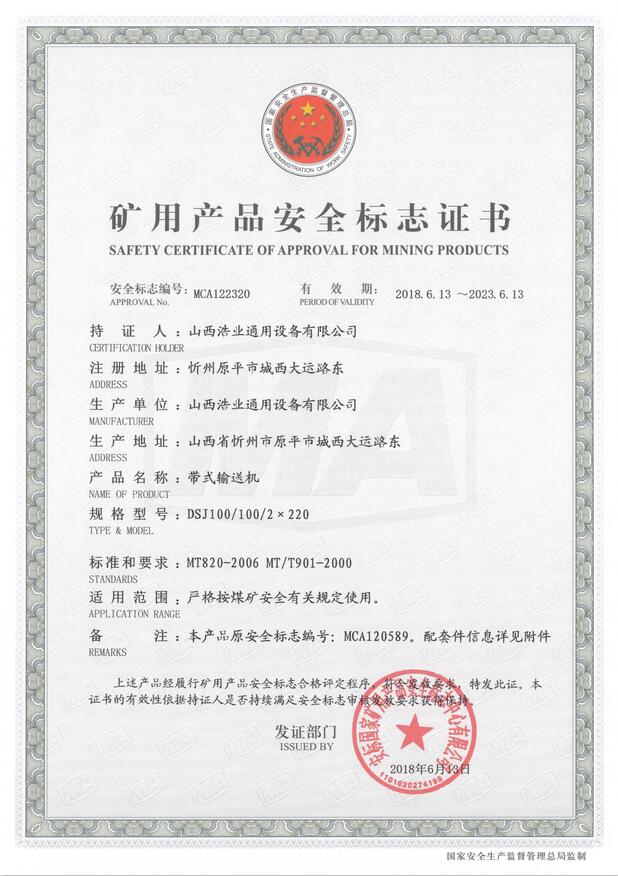

我们是货源工厂，客户可以直接联系，价格优势不言而喻。也可以根据客户要求进行定制，或者根据工况进行图纸的优化。仅山西原平市的输送机械设备厂家100多家，像我们从业时间这么久，资质、煤安许可、环评这么齐全的却很少，而且，我们会根据客户具体情况提出图纸优化建议，降低设备的故障率，减少耽误正常生产的时间成本。
三、主要组成部分的结构
1、机头传动装置
包括卸煤架、机头架及驱动部卸煤架在机头部的前端，为悬臂式卸载，胶带经卸载滚筒返回到传动卷筒，在卸载滚筒下面装有一个胶带清扫装置，以便清除掉卸载后粘在胶带上的碎屑。
机头架前联卸载架，后联储带仓，左（右）联驱动部，由架体，两个传动滚筒和联动齿轮组成，两传动滚筒一主一副，传动滚筒由减速机直接带动，主副传动滚筒通过联动齿轮平衡，两联动齿轮速比为1，因此，两滚筒转速相等，方向相反，满足传动要求。为保证机头传动可靠，减少胶带磨损，在两主副传动滚筒上装有清扫刮板。两传动滚筒包胶以增大与胶带的摩擦力。
DSJ100/100/2×220驱动部由电动机、液力偶合器和伞齿轮减速器组成，电动机与减速器通过联接法兰分别连接到液力偶合器罩的两端，构成一体，前端通过减速器带锥孔的输出轴支撑在同样锥度的主传动滚筒轴头上，加键联接，端部用螺栓拉紧。中后部靠液力联轴节罩下面的支撑座，倾斜地支撑在机头架延伸底座上，并用螺栓紧固。
2、储带仓：包括储带转向架、储带仓架、换向滚筒、托辊小车、游动小车、张紧装置、张紧绞车等。
储带仓的总体结构是由框架和支架用螺栓连接而成，储带转向架上装有二个固定换向滚筒与游动小车上的二个换向滚筒一起供胶在储带装置中往复导向，储带仓安装可变槽角托辊和下托辊，以支承胶带。储带仓架子内侧有轨道，供托辊小车和游动小车行走。
固定换向滚筒，直径320毫米，为定轴式，用于储带装置和机尾换向。托辊小车由3个托辊，车架和车轮组成，其作用是在储带装置进行储带时，用以支承胶带，使其悬垂度不致过大，托辊小车随游动小车位置而变动，需用人力拉出或退回。游动小车由车架、换向滚筒、滑轮组、车轮等组成。
滑轮组在车身后部与张紧装置滑动组相对应，其高度一致可保证受力时车身不被抬起，这样对保证车身稳定，防止换向滚筒上的胶带跑偏效果较好，车身下部装有止爬勾，以防止车轮脱轨、掉道。游动小车向前移动时，胶带放出（掘进时机身伸长）当游动小车向后移动时，胶带储进，机身缩短（掘进时为储备带）。通过张紧绞车的钢丝绳拉紧游动小车，可使胶带得到适当的张紧度。
在储带装置的后部的张紧装置装有液压自动拉紧装置，使皮带机在起动时，让胶带始终保持一定的张力，以减少空股胶带的下垂度和胶带层间的拍打。
3、收放胶带装置（一般无此机构，用户如需要定货时须注明）位于储带装置张紧装置的后部，它由机架、调心托辊、减速器、电动机、旋杆等组成，其作用是将胶带增补到胶带机机身上，或从胶带机机身上取下。机架的前端和后端，各装一旋杆，当增加或减少胶带时用以夹住胶带。调心托辊供卷筒收放胶带时导向。工作时将卷筒推进机架内，一端以尾架顶起，另一端顶在减速器的出轴顶尖上。开动电动机通过减速器输出轴的拨盘带动卷简，收卷胶带。放出胶带时不开电机由外力拖动卷筒返转。在不工作时活动轨可用插销挂在机架上以缩小宽度，在活动轨上方应设置起重装置悬吊卷筒。巷道宽度可视具体情况适当拓宽，以利胶带收放时操作。
4、机身架
位于储带装置和机尾之间，是胶带输送机的主要运行部位，架设着槽形托辊和下托辊，支承重载胶带和回空胶带。中间架采用开式管子无螺栓结构，具有托辊悬挂方便，本身拆装方便的优点。槽形托辊的槽形角是随载荷多少而变动，对于减缓冲击振动和加大运输量和减少皮带跑偏有一定的作用，中间架随着工作面的推进，可以在与机尾相接的那头逐节拆除或逐节加长。
5、移机尾装置现用JH-5回柱绞车代替。
6、机尾
作用是承受转载机送来的载荷，并将其运出，空皮带由此返回；机尾由转载机轨道架、机尾滚筒、弹性托辊、清扫器等组成，转载机轨道架共6节，每节2.5米，转载机有效运行距离为12.5米，这样机尾每移动一次可走12.5米距离的25米胶带，每两节之间用圆柱销联接，地板不平可以调整一定的角度。轨道架支撑在滑撬上，移动方便。机尾滚筒为导向滚筒，装在两上滑撬上回空胶带。
滚筒前设有清扫机构，清扫回空胶带上的撒落煤末。
弹性托辊可以缓和载荷对胶带的冲击。其结构可以防水，间距为500毫米。
