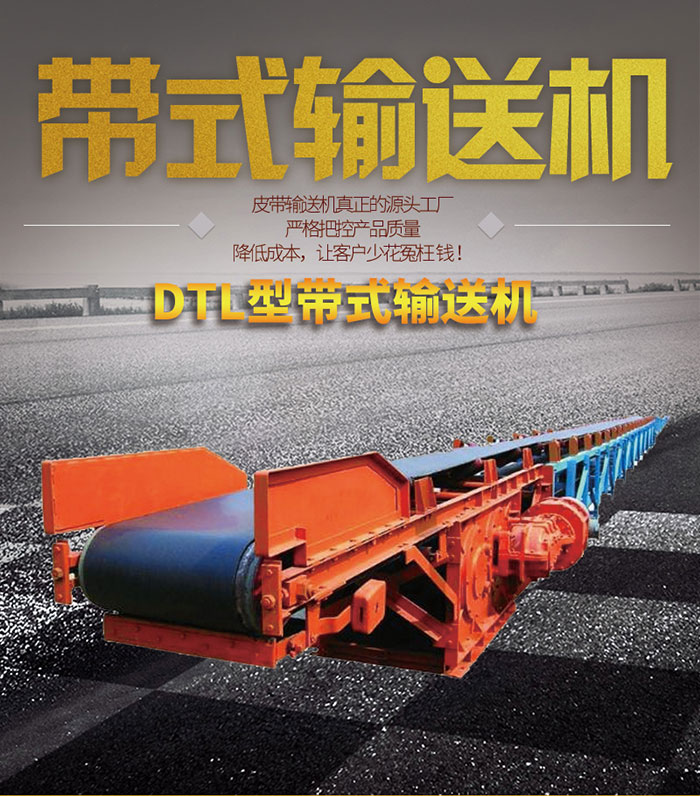

DTL120/35/400式输送机主要是以胶带既作为牵引机构又作为承载机构的连续运输设备。输送杌安装后将输送机皮带绕经头部主副滚筒以及尾部滚筒从而形成环形带。上下两股胶带都支撑在托辊上。张紧装置给胶带以正常所需的张紧力。当输送机电机供电后带动主副滚筒，输送机皮带通过与滚筒之间摩擦从而运转带动物料。驱动装置采用电机+CST+蛇形弹簧联轴器+传动滚筒的驱动方式，并采用液压盘式制动器制动和液压自动拉紧装置，确保输送机正常运行。
结构特征

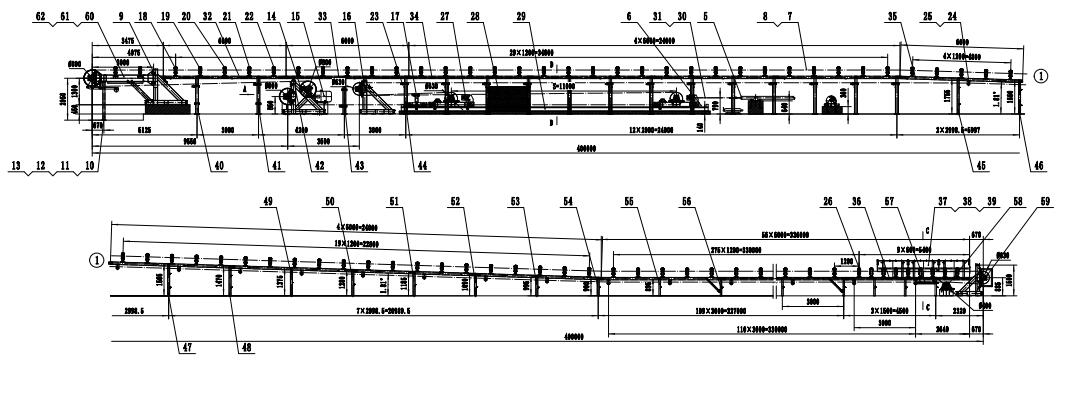

整机由机头装置、张紧装置、机身、机尾装置、电气保护控制系统。
（1）机头装置
机头装置，由卸载架、机头及驱动装置等组成。
1）卸载架在机头的前端，为方便卸料，伸出一个卸载臂，重段胶带运来的煤经卸载臂卸下，胶带经卸载滚筒返回到传动滚筒，在卸载滚筒下面装有一个胶带清扫装置，以便清扫卸载后粘在胶带上的煤和粉尘。
2）机头前联卸载架，后联张紧装置、左或右联驱动装置。机头由机架、两个传动滚筒组成，传动滚筒的动力来自于驱动装置，两传动滚筒包胶以增大与输送带的摩擦系数。
3）驱动装置由电机、液力偶合器、减速器组成。电动机通过液力偶合器、减速器将转矩传递给传动滚筒，从而达到驱动的目的。
电动机与减速器之间通过液力偶合器联接，液力偶合器的工作介质为水或难燃液，不能充油。其结构主要由外壳、泵轮、透平轮和辅助室外壳组成，是靠液体传递力矩的机构，它的主要作用是减小作用于滚筒的起动力矩，改善机器的起动性能。
（2）张紧装置
a、转向架、仓架Ⅰ和Ⅱ主要为焊接结构，彼此用螺栓连接，组成了张紧装置的骨架。在转向架内装有二个固定换向滚筒和二个改向平托辊与张紧小车上的换向滚筒一起供胶带在张紧装置中往复导向，架子的上面安装固定槽形托辊和下平托辊，以支撑胶带，在仓架内铺装15㎏/m轻型轨道，供托辊小车和游动小车行走。
b、托辊小车由二个下托辊、车架和滚轮等组成，其作用是用于支撑胶带，使其悬垂度不致过大，两个支撑小车应基本上等距离的分布在张紧车和转向架之间，因此当张紧车位置变动后，需要通过人工推动来重新布置支撑小车。
c、在张紧装置的后部，装有张紧绞车、胶带张力指示器和张力缓冲器等。张紧绞车用一套操纵机构使离合器置于传动或制动位置。胶带张力指示器可随时显示出胶带张力。张力缓冲器的作用是使输送机在起动时，让胶带始终保持一定的张力，以减少空载胶带的不适度和胶带层间的拍打。
d、游动小车由车架、改向滚筒、滑轮组、车轮等组成，张紧绞车通过钢丝绳、滑轮组牵引游动小车在轨道上行走，从而胶带得到适当的张紧度。
（3）、机身

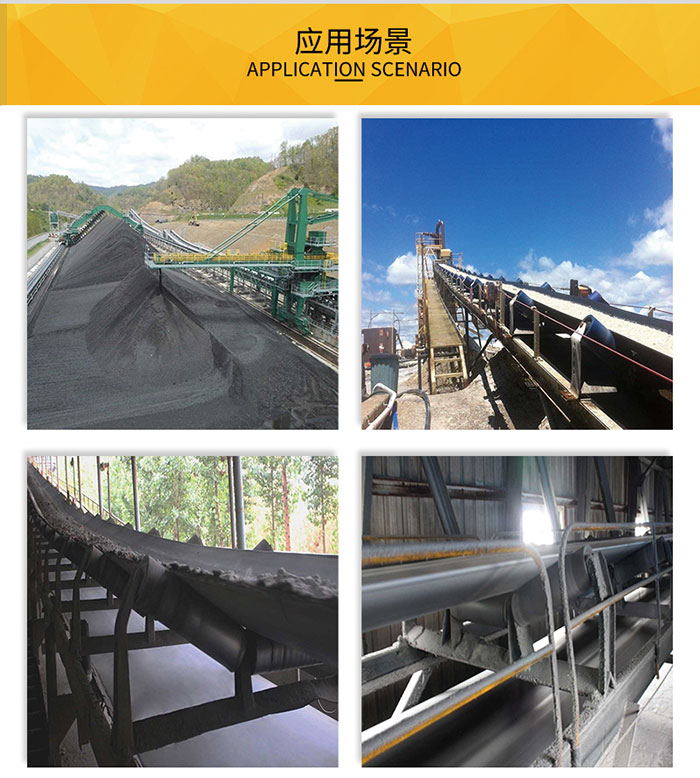

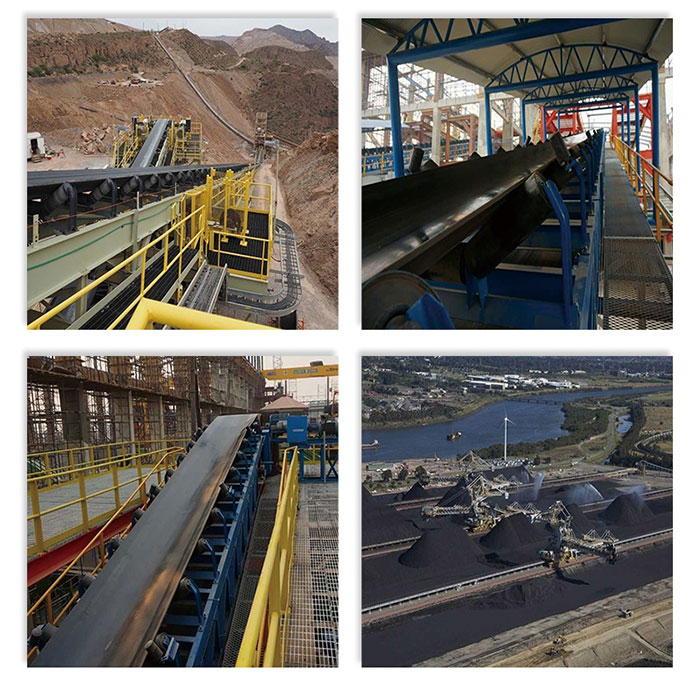

机身位于张紧装置与机尾之间，在张紧装置后面配有过渡架，便于输送带从张紧装置的托辊上缓慢过渡到机身的托辊上。机身由H形支架和钢管纵梁、挂钩式铰接槽形托辊和平形下托辊等组成，是输送机的非固定部分，挂钩式槽形托辊，钢管纵梁作为可拆卸的机身，用弹性柱销固定在H架的管座中，实现机身的快速无螺栓连接，拆装简便、运行可靠。
1）挂钩式铰接槽形托辊，槽形角为30°，挂钩通过弹性圆柱销与纵梁钢管连接，挂钩上有六个圆弧齿槽，托辊就是通过挂钧齿槽安装在纵梁上，可向前或向后移动一个齿槽，以调节托辊位置控制胶带跑偏。
2）平形下托辊，由管体、轴承座、轴承、轴、和密封件构成，安装在H形支架的平托辊座上，用以支撑回程胶带。
（4）、机尾装置
机尾装置结构，由机尾架、机尾改向滚筒、缓冲托辊组及平托辊、犁式清扫器组成，机尾架上装有缓冲托辊组，受料时可降低块煤对胶带的冲击，有利于提高胶带寿命。机尾滚筒前端设有犁式清扫器，清除回程胶带表面的碎煤或煤沫。机尾的前、后端都可以安装移动机尾用的导绳轮，机尾的移动是借助于一台回柱绞车的牵引来实现的。
（5）、输送机电气保护控制系统
本系列输送机采用KHP-Z型带式输送机综合保护装置，主机由隔爆腔和本安壳体组成，供电电源交流127（36）V，直流12V。外壳两侧有八个出线口，分别安装本质安全型KTK-1开停车传感器，KGS-1速度传感器、KJT-1急停车（事故）传感器、KGW-1温度传感器、KGQ-1烟雾传感器、KGU-Ⅰ煤位传感器、KGP-Ⅰ跑偏传感器、KGV-1撕裂传感器、超温自动洒水装置。具有堆煤、低速打滑，温度、烟雾、断带或断链、跑偏、横向撕裂等多种保护功能。适用于具有爆炸性气体和煤尘的矿井中，可作为多台皮带输送机自动控制。
安装注意事项
1）输送机在安装时必须明确输送机机头位置及机尾位置，确定安装中心线并采用油漆将这些基准点在巷道顶板相应位置进行标定。
2）为了确保输送机固定部件安装稳定牢固，在输送机安装前需对杋头硐室段巷道顶板进行平整，必要时进行起底硬化。
3）根据输送机各部件先后安装顺序将各部件依次靠放在安装地点处，从机头驱动装置依次安装直至机尾安装过程中必须安排专人监管，安装顺序或安装部件出现错误时必须及时更正，输送机安装后必须确保机头、机尾滚筒位于一条中心线上。
4）将输送机皮带依次穿过机头、机尾滚筒，采用打卡机进行连接，然后通过游动车带动头部张紧装置将输送机皮带张力调整合适，最后再开启输送机试运转。
