| 皮带式输送机部件托辊、辊子选型分类及性能指标 |
| 时间:2024-05-22 14:20来源:未知 作者:山西浩业 点击:
次 |
|
|

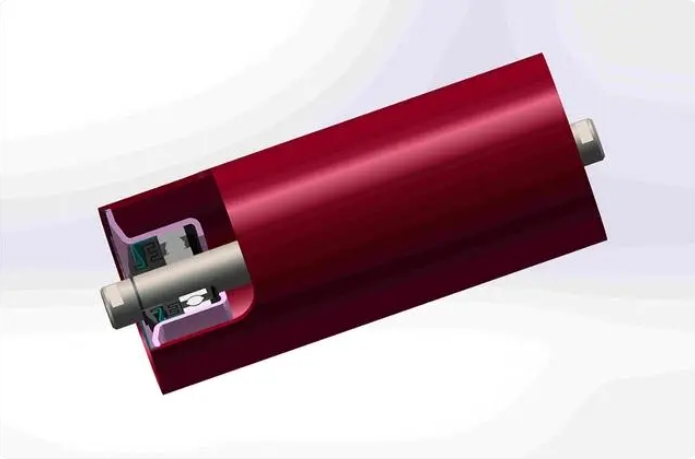

一、概述
作为皮带式输送机的主要部件—托辊，均布在带式输送机的皮带下面，主要用来托起皮带和承受载荷。缓冲、调偏、清扫皮带也是它的主要功能。因此它的质量好坏和正确选用，对整条带式输送机的使用寿命、安全稳定运行及能源消耗起着重要作用。本选用指南推荐的托辊适用于带宽为 500～2400 的普通带式输送机和高速度、大容量、长距离的高强度带式输送机。广泛地用于冶金、煤炭、水电、建材、化工、港口、码头等部门，可以输送堆积容量为 0.5～2.5t/m³的各种块状、粒状、散状物料和成件物品。
二、按皮带输送机用途托辊、辊子的分类
1、承载托辊
① 槽型托辊：主要用来承载输送带及输送带上所载物料。
② 槽型前倾托辊：用来承载输送带和输送带上所载物料，并防止输送带跑偏。
③ 过渡托辊：用来降低输送带的边缘应力，避免撒料情况发生。
④ 缓冲托辊：装在输送机的受料点，用来缓冲物料落下时对输送机的冲击。
⑤ 调心托辊：用来当输送带偏离中心线时对输送带纠偏，从而防止输送带损伤。
⑥平行上托辊：用于没有槽角要求的带式输送机上承载输送带及物料。
2、回程托辊
① 平形下托辊：用来支撑回程的输送带。
② V 型托辊、V 型前倾托辊、反 V 型托辊：支撑输送带回程并防止输送带跑偏。
③ V 型梳形托辊、平型梳形托辊、螺旋托辊：用来清扫输送带承载以免粘滞料。
④ 摩擦下调心托辊、锥形下调心托辊：用于回程输送带的纠偏。
三、按使用环境托辊、辊子的分类
1、普通环境：
① 普通钢制托辊：广泛使用于一般环境中工作的输送机。
2、特殊环境：
① 不锈钢托辊：有特殊要求，如食品、医药的输送机上或一般输送机的除铁器下方，防止托辊被除铁器吸起。
② 热浸锌托辊：适用于海洋气候，有对钢铁有腐蚀性气体及强紫外线环境。
③ 超音速喷铝涂层托辊：适用于耐酸碱、耐油,耐腐蚀，温度变化大的露天场所。
④ 耐磨铸铁托辊：用于粉尘较大、腐蚀性较强、磨损较大的场所。
⑤ 超高分子量聚乙稀托辊：作为普通金属托辊的更新换代产品，广泛应用在粉尘较大、腐蚀性较强的场所。
⑥ 耐磨陶瓷托辊：耐酸、耐碱、抗氧化、耐磨损，特别适用于冶金行业上粉尘多及环境恶劣的场所。
⑦ 尼龙托辊：广泛应用在摩擦较大、腐蚀性较强的场所。
⑧ 包胶托辊：用于摩擦较大、腐蚀性较强场所输送机受料点的缓冲。
⑨ 酚醛树脂托辊：用于摩擦大、淋水工况环境。
⑩ 粘沙耐磨托辊：用于一般摩擦很大的带式输送机。
注意：特殊环境中托辊也可使用于普通环境的带式输送机上，以提高输送机整体性能。
四、托辊、辊子的性能指标
1、使用寿命：正常使用，寿命不小于 50000 小时，有效使用期内损坏率不超过 5%。
2、托辊旋转阻力系数：出厂实验室检测：≤0.010；工程使用条件下：≤0.020。
3、托辊外圆径向跳动：
0.5mm(托辊辊长＜550mm)
0.6mm(托辊辊长≥550-950mm)
1.0mm(托辊辊长＞950-1600mm)
1.2mm(托辊辊长＞1600mm)
4、辊子轴向位移量：0.5mm
5、辊子粉尘及进水量：辊子在具有粉尘的容器内连续运转 200 小时后，粉尘不进入密封润滑脂腔内。在淋水工况条件下连续运转 72 小时后，进水量≤10g。
6、辊子轴向承载能力：
10KN（托辊直径≤108mm）
15KN（托辊直径 133-159mm）
20KN（托辊直径＞159 mm）
7、辊子跌落试验：
① 所有零件和焊缝均不得出现损伤和脱落；
② 跌落后托辊的轴向位移不大于 1.2mm；
③ 托辊管体与轴承座不得松开；
④ 跌落后的托辊其旋转阻力系数不得大于跌落前的 1.5 倍。
|
|
|
