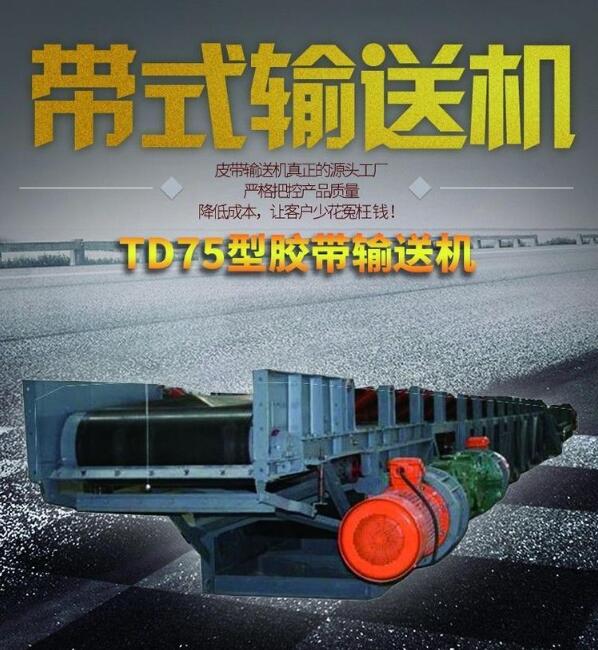

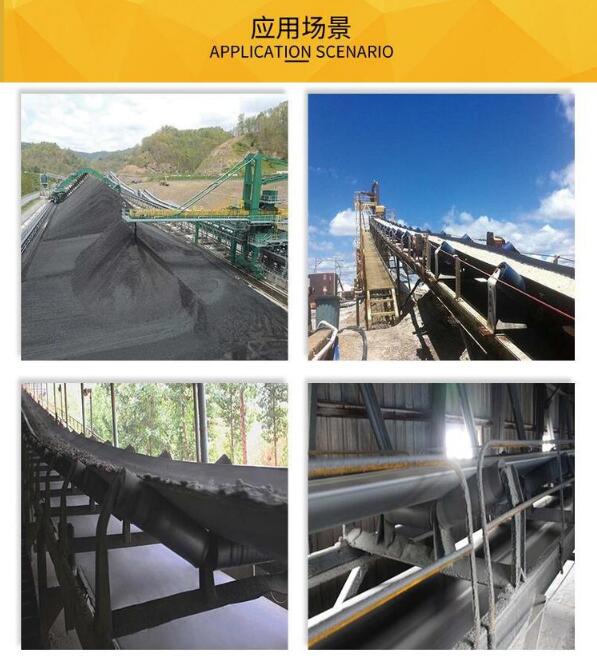

TD75型带式输送机由于工艺结构简单、造价低；部件通用性强、维修方便；且输送量能够满足通常情况，因而成为一种大众型输送机。根据需要可单台、多台或与其它输送设备组成水平或倾斜的输送系统。
TD75型适用于水平或倾斜输送。驱动部分采用电机--减速机驱动或电动滚筒驱动两种型式。制动装置选用滚柱逆止器。带式逆止器、制动器等。拉紧形式有螺旋拉紧、垂直拉紧、车式拉紧三种。
随着科技的进步，一些新持续术、新工艺也开始在一些重要场合采用，如锥形辊、“大头辊”用以调偏，跑偏开关、拉绳开关用以输送机的安全与保护等。
运行环境
TD75型所选用的输送带有普通橡胶带和塑料带两种。适用工作环境温度在-15°～+40°之间。输送具有酸性、碱性、油类物质和有机溶剂等成份的物料时，需采用耐油性、耐酸碱的橡胶带和塑料带。
技术特征和主要技术参数
1、胶带宽度有500、650、800、1000、1200、1400mm种
2、驱动功率有1.5-200Kw共12种
3、带速有0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0m/s八种
4、输送量：参看表一（物料容量r=1.0吨/米，输送机倾角β≤6°、物料堆积角=30°）
5、最大倾角见表二（向下输送时允许最大角为表中之值的80%）
定货时需注明：带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等基本技术参数。
部件选用说明
驱动装置
1.驱动装置作为一个机组，由电动机、减速器、柱销联轴器、十字滑块联轴器及护罩等组成。
2.电动机：
电动机功率在100千瓦以下时，按地区配套不同配有JO3及JO2系列或JQO2系列（高速轴配柱销联轴器）；功率在115~185千瓦时，选用JS系列（高速轴配粉末联轴器），或JR系列（高速轴配柱销联轴器），低速轴均采用十字滑块联轴器。
3.减速器
有NGW型（<100千瓦）和ZQ型减速器，功率超过ZQ型承载能力时，采用ZL型减速器。
4.本系列不包括双滚筒传动。
电动滚筒
1.电动滚筒由于结构紧凑、重量轻、便于布置、操作安全等优点，很受使用部门欢迎。它适用于环境温度不超过40℃的场合，但不能用于具有防爆要求的场所。
2.本系列滚筒配JO2G电机，该电机为油冷式电动滚筒专用，电机轴、外壳等与JO2电机不同，其余相同。
3.本系列电动滚筒最大功率暂限于13千瓦。
传动滚筒
1.本系列传动滚筒为钢板焊接结构，采用滚动轴承。
2.滚筒分为光面、包胶和铸胶滚筒三种。在功率不大，环境温度小的情况下可采用光面滚筒。在环境潮湿，功率又大，容易打滑的情况下应采用胶面滚筒。其中铸胶滚筒质量较好，胶层厚而耐磨，推荐选用和生产铸胶滚筒。包胶滚筒也可达到同样的使用性能，虽然使用寿命较短，但现场可以自行更换胶面。
3.普通型橡胶输送带采用硫化接头时，传动滚筒直径与帆布层数之比D/Z≥125，采用机械接头时，D/Z≥100。
4.整芯塑料输送带传动滚筒直径的选取与同等强度的橡胶输送带相同。
改向滚筒
1.改筒滚筒分别用于180°、90°及小于45°改向。用于180°改向者一般用作尾部滚筒或垂直拉紧滚筒，用于90°改向者一般用作垂直拉紧装置上方的改向滚筒，用在45°改向者一般作增面滚筒。
2.本系列改向滚筒为钢板焊接结构，采用滚动轴承。
托辊
1.上托辊分槽形和平形二种。输送散状物料一般均采用槽形托辊，其槽角为30°，用于手选输送机及输送成件物品时采用平形托辊。
2.下托辊均为平形托辊。
3.为了防止和克服输送带跑偏现象，可选用自动调心托辊。上分支每隔10组槽形托辊（或上平形托辊），设置一组槽形调心托辊（或上平形调心托辊）。下分支每隔6~10组下平形托辊，设置一组下平形调心托辊。
4.托辊辊子有：无缝钢管配冲压轴承座、铸铁轴承座、和全增强塑料三种，均采用滚动轴承，密封结构相同，性能大体相同。全增强塑料托辊，耐酸、耐碱、但不耐冲击。
5.在受料处，为了减少物料对输送带的冲击，应选用缓冲托辊。输送特大块度物料或高差大时，可选用重型缓冲托辊。
安装顺序
一般是：划中心线--安装机架（头架---中间架---尾架）---安装下托辊及改向滚筒--将输送带放在下托辊上---安装上托辊--安装拉紧装置、传动滚筒和驱动装置---将输送带绕过头尾滚筒---输送带接头--张紧输送带---安装清扫器、带式逆止器、导料槽及罩壳等。
