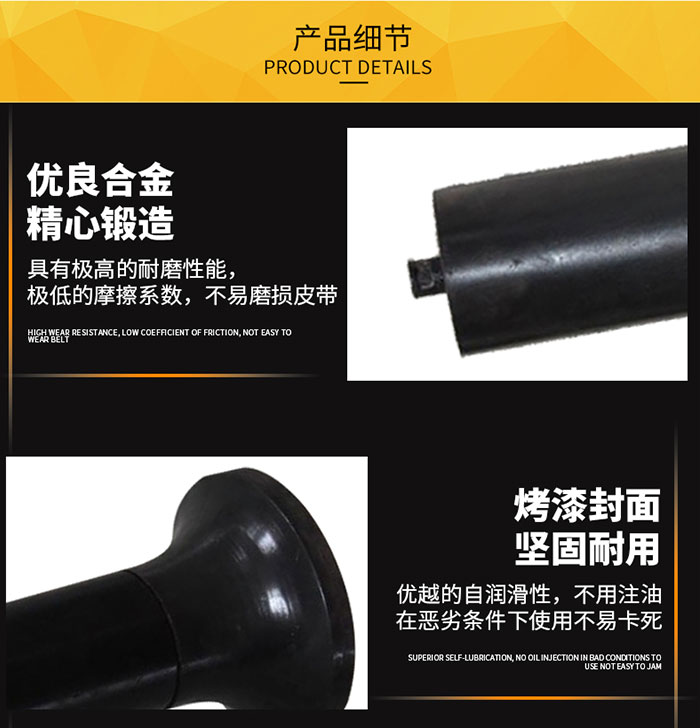

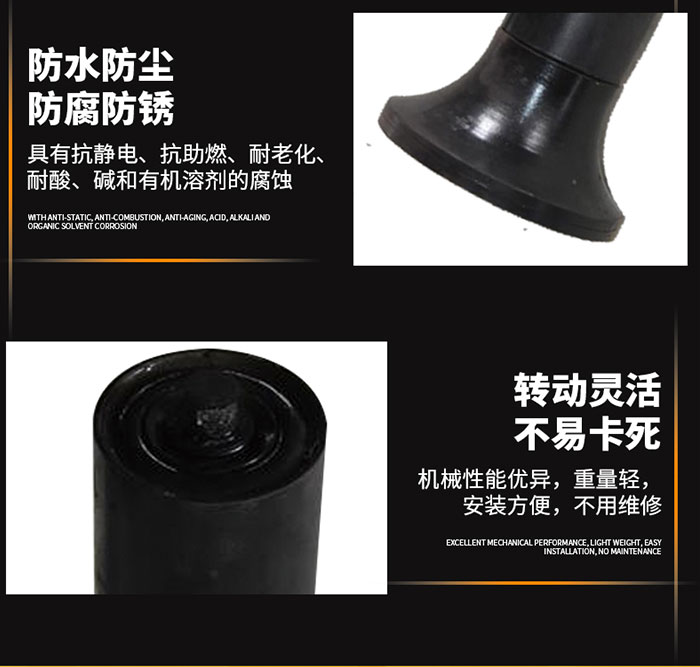

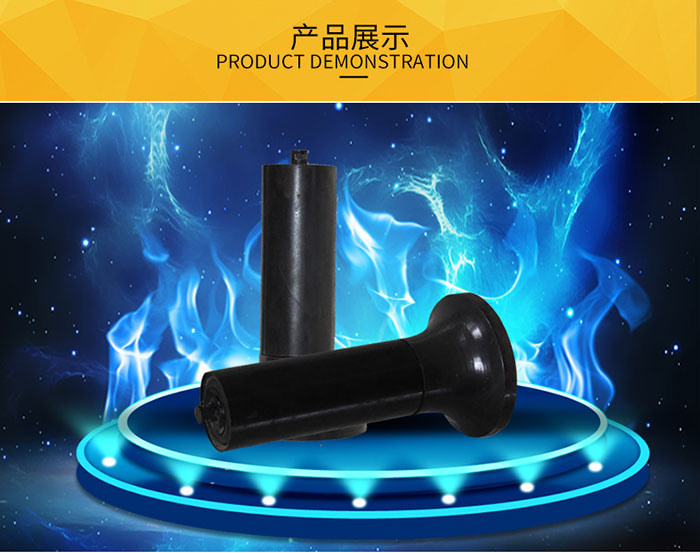

摩擦调心托辊主要依据DTⅡ选型手册,槽形辊子和摩擦辊子安装在上横梁上,下横梁连接在中间架上,上下横梁通过回转轴连接在一起(托辊架结构与槽形托辊架类似),胶带跑偏后带动上横梁绕回转轴旋转一定角度∑,调心托辊给胶带施加横向推力Fh,促使跑偏后的胶带回复到原位,胶带对中后,托辊上横梁回复到原位置,实现跑偏胶带的自动纠偏,确保胶带对中运行。其特点是在原前倾调心的槽形辊子两端增加了1个摩擦盘,当胶带跑偏后接触到摩擦盘时,由于摩擦盘的旋转阻力较大,使得摩擦阻力增大,使托辊施加给胶带的横向推力增大,增强调心效果。
由于摩擦调心托辊的上横梁通过回转轴与下横梁连接,在实际运行中也存在旋转不畅现象,另外,摩擦盘的摩擦力是通过弹簧来调整的,由于制造、安装等多种误差的存在,摩擦盘的使用效果不太理想,从而失去了摩擦盘的优点。
托辊基本标准
托辊径向跳动量对胶带输送机的影响:在国家规定的跳动量的范围内,可以保持胶带机平稳运行,否则就会使得胶带输送机胶带共振跳动,造成物料抛洒,污染环境,在带速越高的情况下越显得径向跳动量小的好处。我国国家标准规定量为0.7毫米,日本JIS标准规定的量为0.5毫米。
托辊灵活度对胶带输送机的影响:在胶带输送机运行过程中,托辊的灵活度显得非常的重要,如果托辊灵活度不好,旋转阻力系数高的时候,整个胶带输送机系统就得付出更大的动力,消耗更多的电力,有时还会造成胶带撕裂,电机烧毁的情况,更严重的时候可以引起火灾。所以,选用旋转阻力系数低(低于0.020)的托辊是胶带输送机设计、选型的重要内容。
轴向窜动量对胶带输送机的影响:我国的胶带输送机制造技术越来越先进,但是轴线窜动还是一个需要重点研究的课题,因为我国的胶带制造技术,胶带输送机安装技术还和世界上先进国家有较大的差距,往往会出现胶带跑偏的情况,如果托辊的轴向窜动量大,就会造成托辊的较早损坏。一般轴向窜动量控制在0.5-0.7毫米以内较好。
