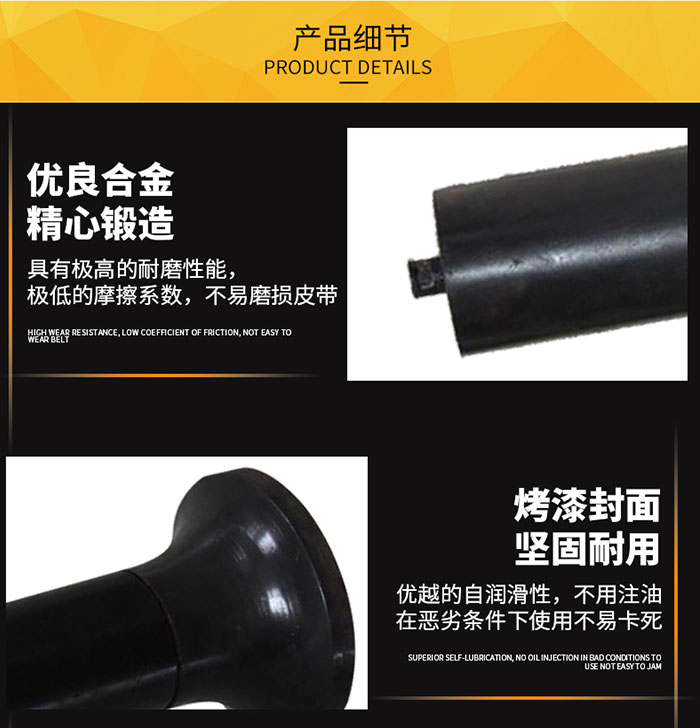

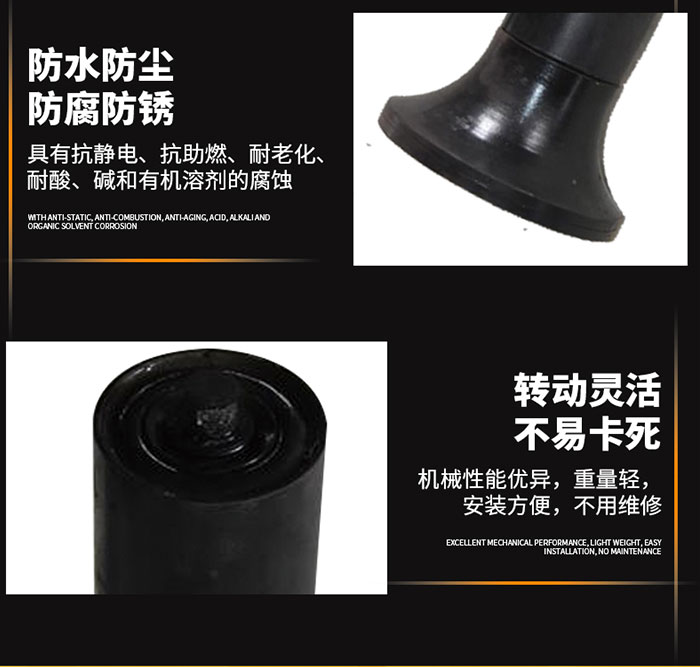

摩擦调心托辊
摩擦调心托辊主要依据DTⅡ选型手册,槽形辊子和摩擦辊子安装在上横梁上,下横梁连接在中间架上,上下横梁通过回转轴连接在一起(托辊架结构与槽形托辊架类似),胶带跑偏后带动上横梁绕回转轴旋转一定角度∑,调心托辊给胶带施加横向推力Fh,促使跑偏后的胶带回复到原位,胶带对中后,托辊上横梁回复到原位置,实现跑偏胶带的自动纠偏,确保胶带对中运行。其特点是在原前倾调心的槽形辊子两端增加了1个摩擦盘,当胶带跑偏后接触到摩擦盘时,由于摩擦盘的旋转阻力较大,使得摩擦阻力增大,使托辊施加给胶带的横向推力增大,增强调心效果。
由于摩擦调心托辊的上横梁通过回转轴与下横梁连接,在实际运行中也存在旋转不畅现象,另外,摩擦盘的摩擦力是通过弹簧来调整的,由于制造、安装等多种误差的存在,摩擦盘的使用效果不太理想,从而失去了摩擦盘的优点。
可逆自动调心托辊,属输送机胶带纠偏装置,由底座、旋转支座、支撑滚轮、支架、侧支架以及左、右对称、独立分离的、上母线处在同平面上的承载托辊和阻尼托辊组成。
当胶带跑偏时,阻尼托辊对胶带产生机构内部摩擦阻力和来自圆锥托辊外形对胶带的运动阻力,二种阻力直接推动支架偏转,从而使支架对胶带产生调偏力促使胶带自动纠偏而回复中心。该调心托辊结构简单而合理,摩擦阻力小,调心效果好,能彻底解决胶带跑偏的问题。
