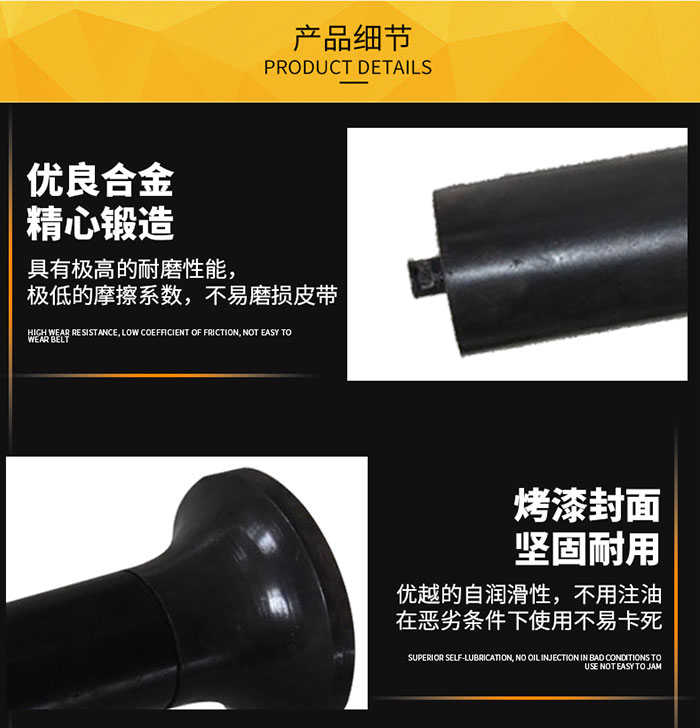

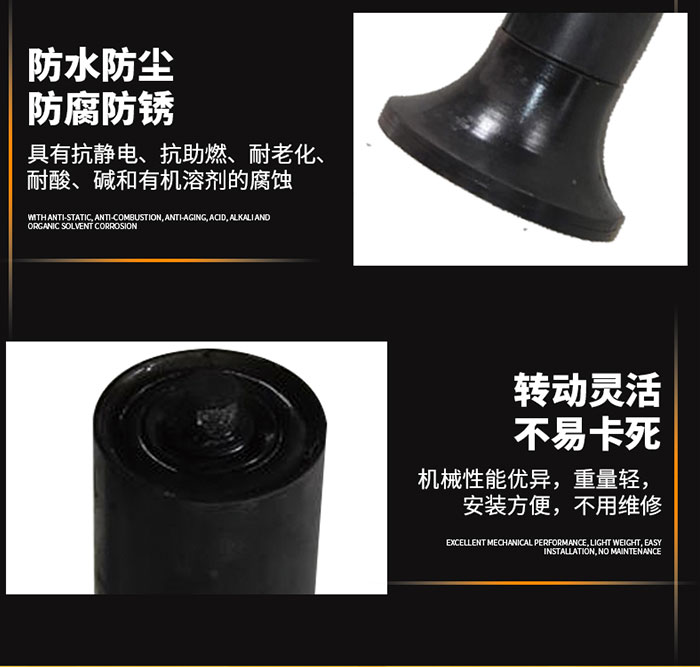

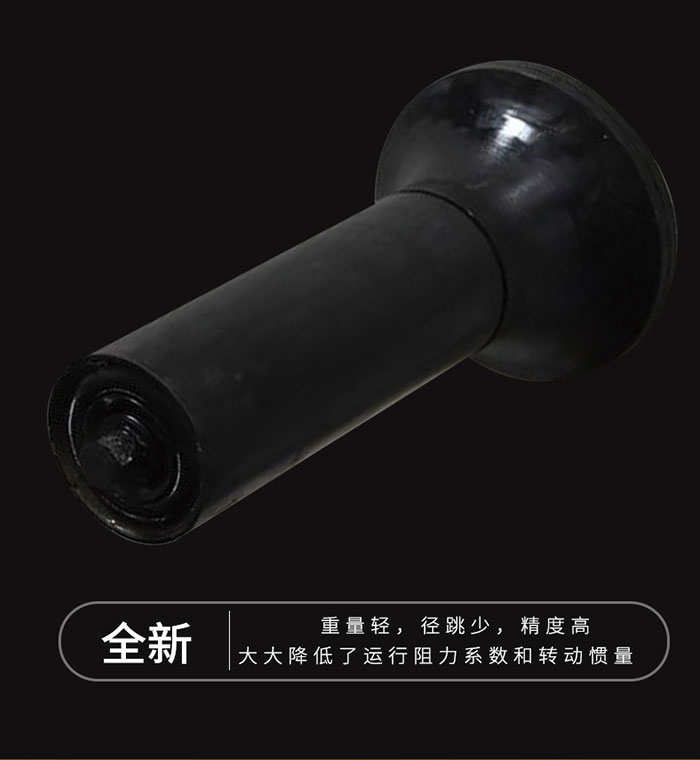

可逆自动调心托辊,属输送机胶带纠偏装置,由底座、旋转支座、支撑滚轮、支架、侧支架以及左、右对称、独立分离的、上母线处在同平面上的承载托辊和阻尼托辊组成。
当胶带跑偏时,阻尼托辊对胶带产生机构内部摩擦阻力和来自圆锥托辊外形对胶带的运动阻力,二种阻力直接推动支架偏转,从而使支架对胶带产生调偏力促使胶带自动纠偏而回复中心。该调心托辊结构简单而合理,摩擦阻力小,调心效果好,能彻底解决胶带跑偏的问题。
槽形调心托辊
槽形调心托辊,主要依据TD75选型手册,其3个槽形辊子和2个小立辊安装在上横梁上,下横梁连接在中间架上,上下横梁通过回转轴连接在一起。当输送带向一侧跑偏时,输送带边缘碰到立辊,在横向力的作用下,带动上横梁绕回转轴旋转一个角度,使跑偏侧的托辊产生前倾,此时调心托辊给输送带施加横向推力,促使跑偏后的输送带自动回到原位,实现跑偏皮带的自动纠偏,确保输送带对中运行。
其优点是:当跑偏量少时,跑偏侧的托辊转动的角度较小,对输送带产生的横向推力也较小;当跑偏量大时,跑偏侧的托辊转动的角度就较大,对输送带产生的横向推力也较大。这样,就实现了不同跑偏量的自动调整。挡偏立辊的另一个作用,还可以在跑偏严重的情况下,直接阻止和限制输送带跑偏,在调心托辊的共同作用下,促使输送带逐步对中运行,不会产生皮带跑出机架的现象。
其缺点是:一般输送带跑偏范围不太大,可用槽形调偏托辊自动调整。但由于上横梁强度较弱,在大运量时会出现上横梁弯曲、变形现象,影响自动调心效果;另外,回转轴与底座之间采用间隙滑动配合,没有安装轴承,磨擦阻力大,加上灰尘、杂质的入侵,容易出现卡阻、生锈而导致转动不灵活。立辊会损伤输送带边缘。
