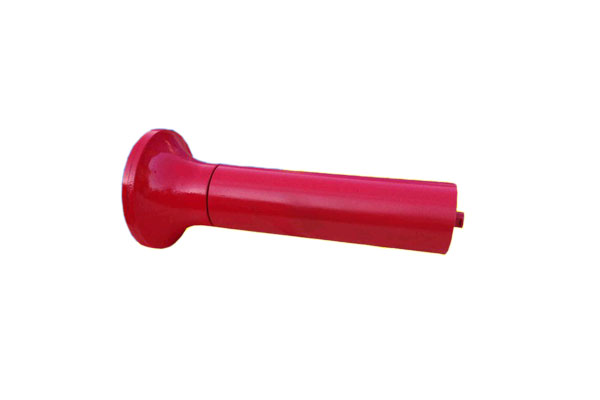

φ89*750平上调心托辊组
产地:山西忻州
适用范围: 大型皮带输送机
直径:89mm
承载:100KN
长度:750

重量:49
保质期:1年
简介:皮带输送机调心托辊纠偏原理和应用 皮带输送机由于制造、安装以及接头不正等因素的影响,跑偏问题不可避免。目前,输送带跑偏的纠偏方法很多,对于输送机来说常用和有效的方式..
0

销售电话:18103415599


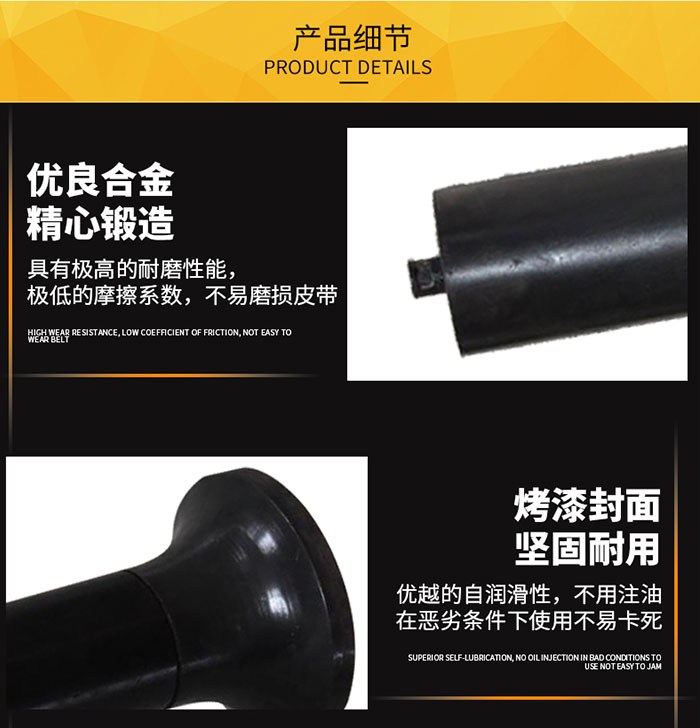

产品详情


    皮带输送机调心托辊纠偏原理和应用

    皮带输送机由于制造、安装以及接头不正等因素的影响,跑偏问题不可避免。目前,输送带跑偏的纠偏方法很多,对于输送机来说常用和有效的方式是采用调心托辊。

    1、调心托辊的调心原理

    当托辊的中心线与输送带的中心线垂直时,取输送带与托辊任一接触点M,该点输送带的线速度V与托辊的旋转速度Vg相等,由于无相对滑动速度,二者之间为静摩擦,胶带给托辊的摩擦力Ft与托辊给胶带的摩擦反力Fd相平衡,Fd与胶带中心线夹角α=0,因此当托辊的中心线与胶带的中心线垂直时,胶带横向不受力,胶带跑偏时托辊不能自动纠偏。

    当托辊的中心线与输送带的中心线不垂直时,即托辊前倾一定角度∑时,取任一接触点M,该点输送带的线速度为V,托辊的旋转速度为Vg,由于托辊的中心线与胶带的中心线不垂直时,产生相对滑动速度AV,二者之间为动摩擦,胶带给托辊的摩擦力Ft与相对滑动速度AV方向一致,托辊给胶带的摩擦反力Fd与相对滑动速度AV方向相反:由于Fd与胶带中心线存在一定角度α,胶带具有横向力Fh和径向力万,托辊给胶带的横向纠偏力Fh=Fdsinα,因此,托辊前倾一定角度后胶带跑偏时具有纠偏能力,调心托辊就是基于此设计、制造的。

    2、调心托辊类型及结构特点

    综合TD75、DX、DTⅡ选型设计手册,可以看出目前较常用的调心托辊主要有槽形调心托辊、锥形调心托辊和摩擦调心托辊。

    (1)槽形调心托辊

    槽形调心托辊主要依据TD75、DX选型手册,3个槽形辊子和2个小立辊安装在上横梁上,下横梁连接在中间架上,上下横梁通过回转轴连接在一起,胶带跑偏时,带动上横梁绕回转轴旋转一定角度,此时调心托辊给胶带施加横向推力Fh,促使跑偏后的胶带自动回到原位,实现跑偏胶带的自动纠偏,确保胶带对中运行。其特点是在前倾调心的基础上增加了2个挡偏立辊,挡偏立辊可以在跑偏严重的情况下,直接阻止和限制胶带跑偏,促使胶带对中运行,使调心效果更好。

    (2)锥形调心托辊

    锥形调心托辊主要依据DTIⅡ选型手册,2个锥形辊子分别安装在各自的回转轴上,2个回转架通过连杆机构实现同步,横梁直接连接在中间架上,胶带跑偏后带动回转架绕回转轴旋转一定角度s,此时调心托辊给胶带施加横向推力Fh,促使跑偏后的胶带回复原位,实现跑偏胶带的自动纠偏,确保胶带对中运行。其特点是把原前倾调心的槽形辊子换成了锥形辊子,由于锥形辊子两端的直径大下不同,故辊子旋转时,辊子的大小头与胶带接触处的线速度不同,存在着速度差,从而改变了托辊的受力状况,使胶带跑偏后产生的横向推力增大,调心效果更加明显。

    由于锥形调心托辊2个回转轴是分开的,回转轴强度较弱,大运量时出现回转轴弯曲现象,另外促使2个回转架实现同步的连杆机构,由于制造、安装等多种因素同步效果不太理想,影响自动调心效果。

    (3)摩擦调心托辊

    摩擦调心托辊主要依据DTⅡ选型手册,槽形辊子和摩擦辊子安装在上横梁上,下横梁连接在中间架上,上下横梁通过回转轴连接在一起(托辊架结构与槽形托辊架类似),胶带跑偏后带动上横梁绕回转轴旋转一定角度∑,调心托辊给胶带施加横向推力Fh,促使跑偏后的胶带回复到原位,胶带对中后,托辊上横梁回复到原位置,实现跑偏胶带的自动纠偏,确保胶带对中运行。其特点是在原前倾调心的槽形辊子两端增加了1个摩擦盘,当胶带跑偏后接触到摩擦盘时,由于摩擦盘的旋转阻力较大,使得摩擦阻力增大,使托辊施加给胶带的横向推力增大,增强调心效果。

    由于摩擦调心托辊的上横梁通过回转轴与下横梁连接,在实际运行中也存在旋转不畅现象,另外,摩擦盘的摩擦力是通过弹簧来调整的,由于制造、安装等多种误差的存在,摩擦盘的使用效果不太理想,从而失去了摩擦盘的优点。

    3、应用情况

    3种调心托辊都具有自动调心效果,从设计选型上看,在带速≤215m/s,带宽≤1000mm时槽形调心、摩擦调心选用较多;在带速≤410m/s,带宽≤1400mm时,锥形调心选用较多。带速≥510m/s时,多采用前倾托辊。从目前的选型手册上看,带宽从500~2000mm槽形调心托辊都有选型依据,选用范围较广。

    锥形调心托辊仅包括带宽800~1400mm,摩擦调心托辊仅包括带宽500~1000mm,选用范围相对较窄。从使用效果上看,锥形调心要明显一些,但转轴易损坏,带速较高e510m/s)

    时,有磨损输送带现象。槽形调心次之,锥形调心较差。槽形调心托辊由于整个上横梁通过回转轴与下横梁连接,且回转轴与下横梁轴座是直接摩擦,旋转效果不好,在实际运行中由于灰尘的积聚常出现旋转不畅,许多使用单位只好用铁丝固定,从而失去了自动调心效果。
