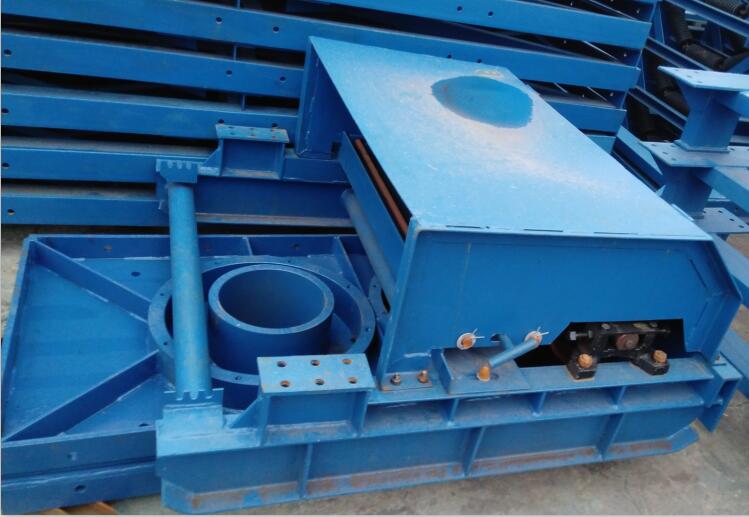

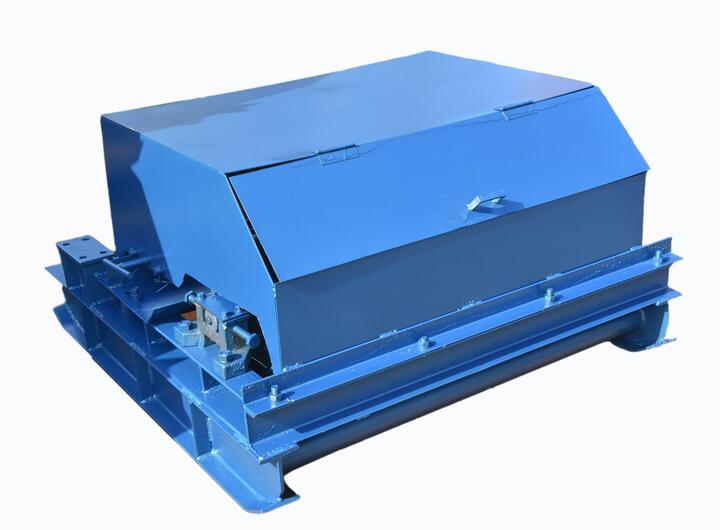

皮带机机尾由支座导轨、滚筒座、缓冲托辊、清扫器组成,3种不同形式的导轨与支座滚筒座固连组成了五节机尾骨架,彼此又用园锥销铰接成为一整体,可供转载机在上面行走。
尾架上焊有管座用柱销与钢管机身相连,拆装方便。机尾改向滚筒安装在滚筒座上,轴线位置可用螺栓调节,并配有刮煤板,可将滚筒表面的碎煤或煤粉刮下,并收集在集泥槽中,可用特制的拉泥板取出。
机尾的前后端都装有移动机尾用的滑轮,前伸运输时滑轮装在后端,后缩运输时滑轮装在前端。移动机尾是用一台JH2-5回柱绞车牵引。机尾导轨一端用螺栓固定在中支座上,并与另一导轨的前端用柱销铰接,以适应底板的不平。机尾架上装有缓冲托辊组,受料时可降低块煤对胶带的冲击,有利于延长胶带寿命。
皮带机机尾的固定方法(以B=1000mm为例):
(1)机尾是自移式机尾时不用单独固定。
(2)机尾为简易机尾的,在机尾架的每一对称基础孔下方各安装一根12#工字钢地梁(共2根),将机尾架利用M30的螺栓与地梁固定在一起,工字钢地梁长度大于底框子600mm,左右两侧分别外露300mm,在每根工字钢地梁外露头两侧分别打上两根φ22×2400mm的锚杆,用压板配合锚杆帽将每根工字钢地梁外露头压牢,另外在机尾架底架后方500 mm处打一根12#工字钢地梁,工字钢地梁两端各打4根φ22×2400mm的锚杆,每端使用两块压板将工字钢地梁固定,用40T链条(在每端的两压板中间地梁处锁住)及配套象鼻、螺栓将机尾架锁住,要求两侧链条受力均匀。
